IR5UCK

Ripetitore Digitale D-STAR IR5UCK Monte Fiore (PT) Mt.550

IR5UCK JN53LU

43°49.72’N 10°56.37’E

IR5UCK Ripetitore D-STAR Homebrew 3° nato

costruito da ARI Altopascio Montecarlo

Il terzo ripetitore autocostruito in ARI Altopascio è IR5UCK modulo B rispetta più o meno le stesse caratteristiche di IR5UBS, apparato D-STAR composto da due FT7800E Yaesu, potenza TX 5 w, filtro a cavità e antenna singola collineare X50 a 30 metri dal suolo, raggio operativo di 35 Km circa. Il ponte usa la porta dati 9600 Bps dei due apparati interfacciati al computer con scheda audio USB Trust SC-5500P, la scheda madre montata è Intel Atom D510 da 1,66 GHz, Ram 1GB, disco da 60GB e sistema operativo Windows XP Home, il software per la gestione ripetitore è Open Source di Jonathan Naylor G4KLX , “D-Star Repeater” e “IrcDDBGateway”.
Il filtro cavità è composto da 2+2 a Notch e 1+1 a Filtro, abbiamo inserito in uscita lato antenna un circolatore per unire il TX e RX aumentandone anche la separazione. La perdita di inserzione del filtro è circa 2,50 dB, sul canale TX l’attenuazione riferita su Frequenza RX è sempre di 75 dB stesso valore fra il canale RX su Frequenza TX il tutto cosi ha portato ad una separazione ottima TX 431,48750 MHz a RX 433,08750 MHz nominativo IR5UCK canale RU26a, locazione Monte Fiore 550 Mt slm Comune di Quarrata PT. Territorio interessato province di Lucca, Pisa,Pistoia, Prato e Firenze.

D-STAR: è un marchio registrato ICOM

Configurazione per IR5UCK

UR:CQCQCQ

RPT1:IR5UCK B

RPT2:IR5UCK B in locale G in gateway

MYCALL: il proprio nominativo

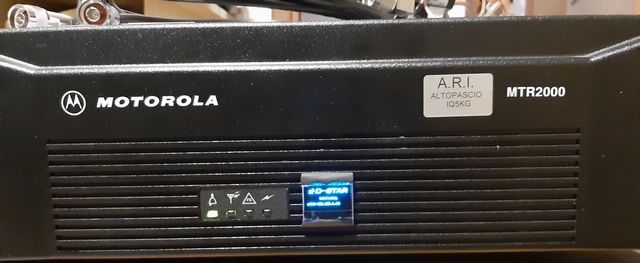

Il pomeriggio di Mercoledi 18 dicembre 2018, dopo 6 anni e mezzo di funzionamento ininterrotto è stato sostituito il ripetitore IR5UCK sul San Baronto Monte Fiore. Sembrava ieri che veniva installato il secondo ponte digitale D-Star autocostruito, seguiva le orme del primo ripetitore digitale D-star IR5UBS anch’esso autocostruito dalla nostra sezione nella primavera del 2011. Dopo circa 57.000 ore di funzionamento abbiamo ritenuto doveroso di rinnovarlo. Sempre con tecnologia D-Star, ma ora con un Motorola MTR2000, Raspberry e modem MMDVM, al bisogno può essere configurato anche in DMR oppure in C4FM, funziona anche in FM, mantiene le stesse frequenze e precisamente TX 431,48750 MHz e RX 433,08750 MHz in FM il tono della Toscana.
